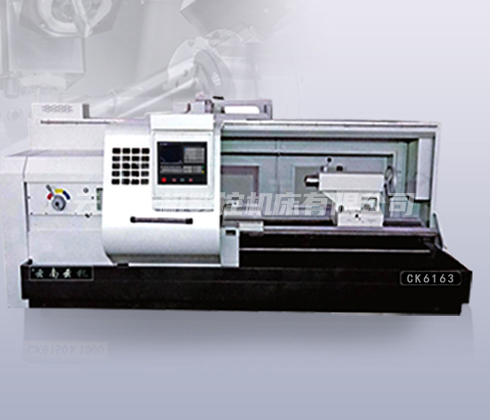

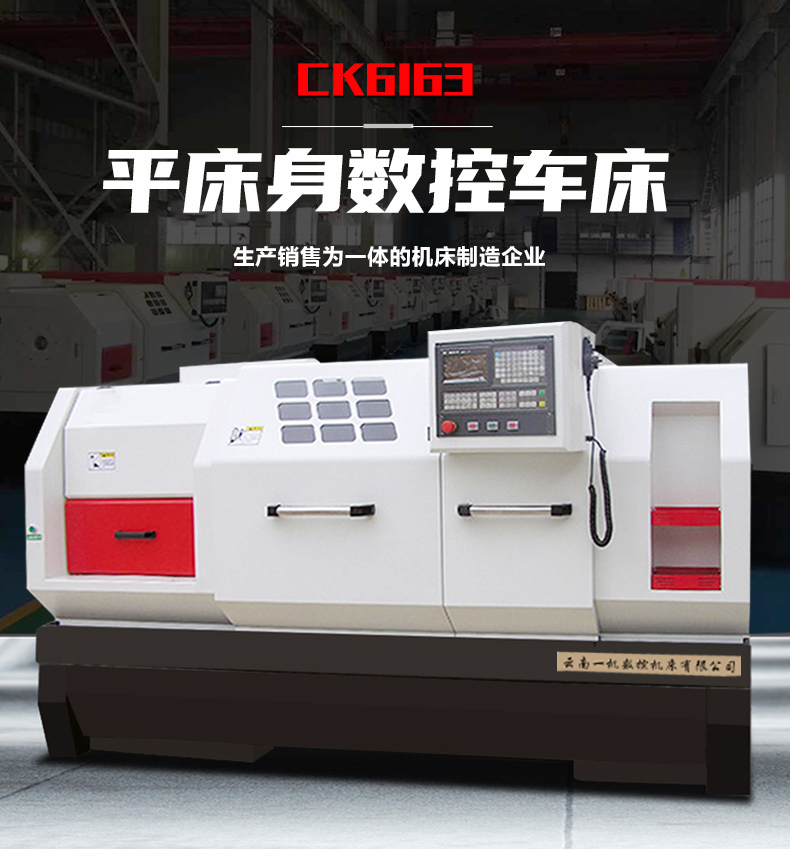

CK6163/CK6180主要技术规格参数 |
工作范围 |
CK-6163 |
CK-6180 |
床身上最大回转直径 |
φ630 mm |
φ800 mm |
通过滑板最大回转直径 |
中350 mm |
φ480 mm |
X轴(横向)最大行程 |
400 mm |
470 mm |
乙轴(纵向)最大行程 |
1000mm/1 500/mm/2000 |
1620mm/2210mm/3120 mm |

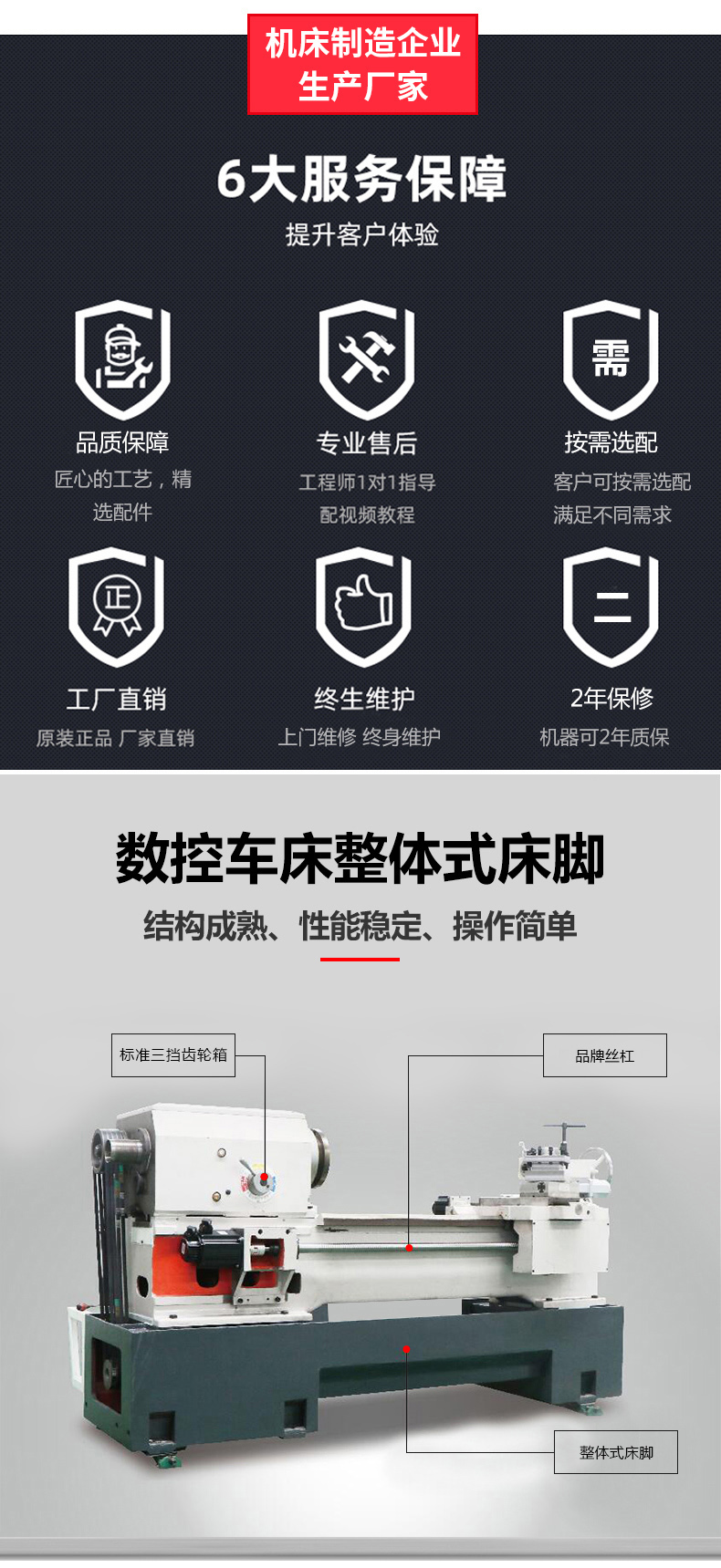

床身 |
|
|
床身导轨宽度 |
550mm |
600 mm床身床脚整体铸造 |
最大顶尖距 |
1000mm/1 500/mm/2000 |
1500/2000/3000 mm |

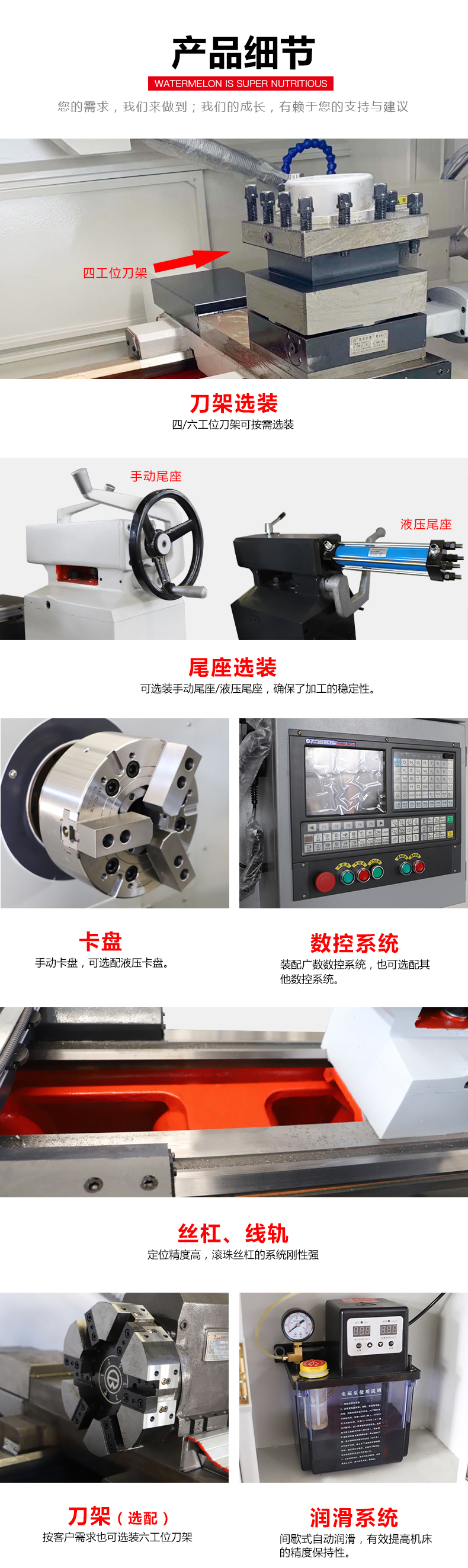

主轴 |
|
|
主轴头型号 |
C-11 |
C-11 |
主轴内孔锥度 |
公制1: 20 |
公制1: 20 |
主轴孔径 |
φ104 mm |
中104mm; |
主轴变速级数手动3级 |
40-125; 110-350; 290-950r/m |
40-125; 110-350; 290-950r/m |
主轴电机功率 |
11 KW |
11 KW |
手动三爪夹头尺寸 |
φ320mm |
φ320mm |
伺服轴 |
|
|
[x轴丝杆 |
3206 |
3210 |
Z轴丝杆 |
5010 |
6310 |
工作精度 |
|
XIZ轴快速进给速度(m/min) |
8 m/min; 4m/min |
定位精度 |
X轴(横向) <0.02 mm; Z轴(纵向) <0.025 mm |
重复定位精度 |
X轴(横向) <0.015 mm; Z轴(纵向) <0.010 mm |
圆度 |
< 0.01 mm |
直径一致性 |
<0.03 mm/长度300 mm |
平面度 |
<0.02 mm/直径300 mm |
表面粗糙度(钢件) |
≤Ra3.2um |
尾座 |
|
尾座套筒直径 |
φ100 mm |
尾座套简行程 |
250 mm |
尾座顶尖锥孔 |
MT5# |
[-般规格 |
|
电源规格(标准配置) |
三相380V/50HZ |
外形尺寸mm |
3650X2050X1850
4150X2050X1805
5200X2050X1850 |
5190X2600X2600
5700X2600X2600
6750X2600X2600 |
整机净重 |
4800Kg 5100Kg 6100g |
5600Kg 6600Kg 7850Kg |
标准附件(按工厂出厂装箱单):
中320mm手动三爪卡盘,说明书及合格证,固定顶尖,双头扳手一套,内六角扳手一套, 螺丝刀,地
脚螺钉。
