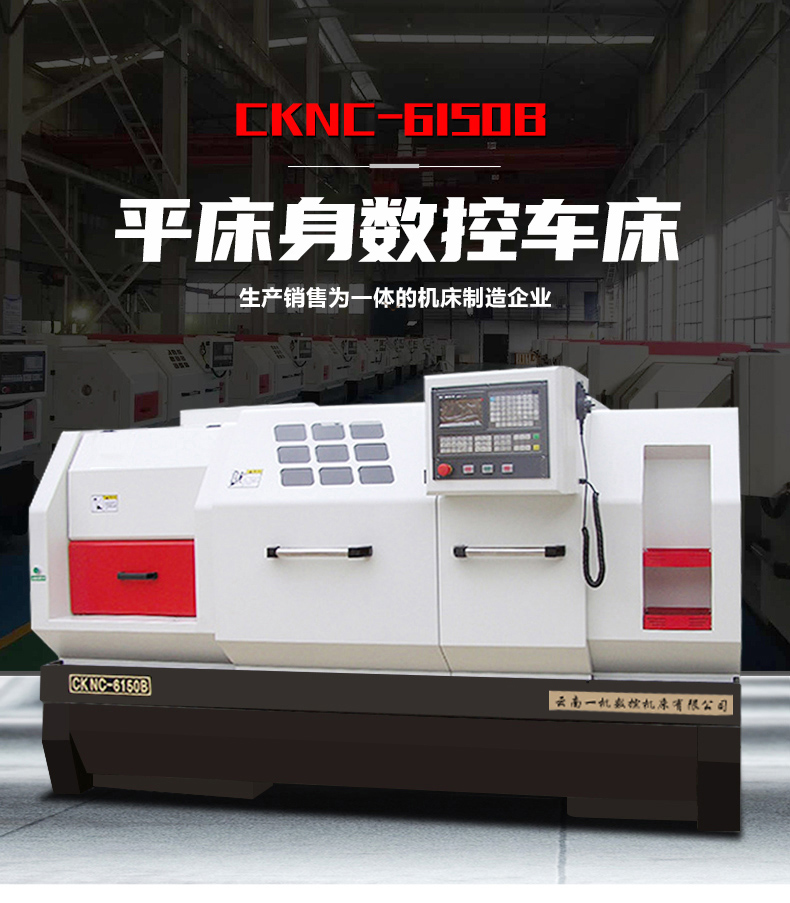

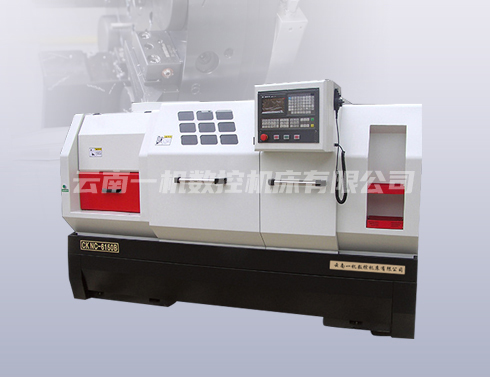

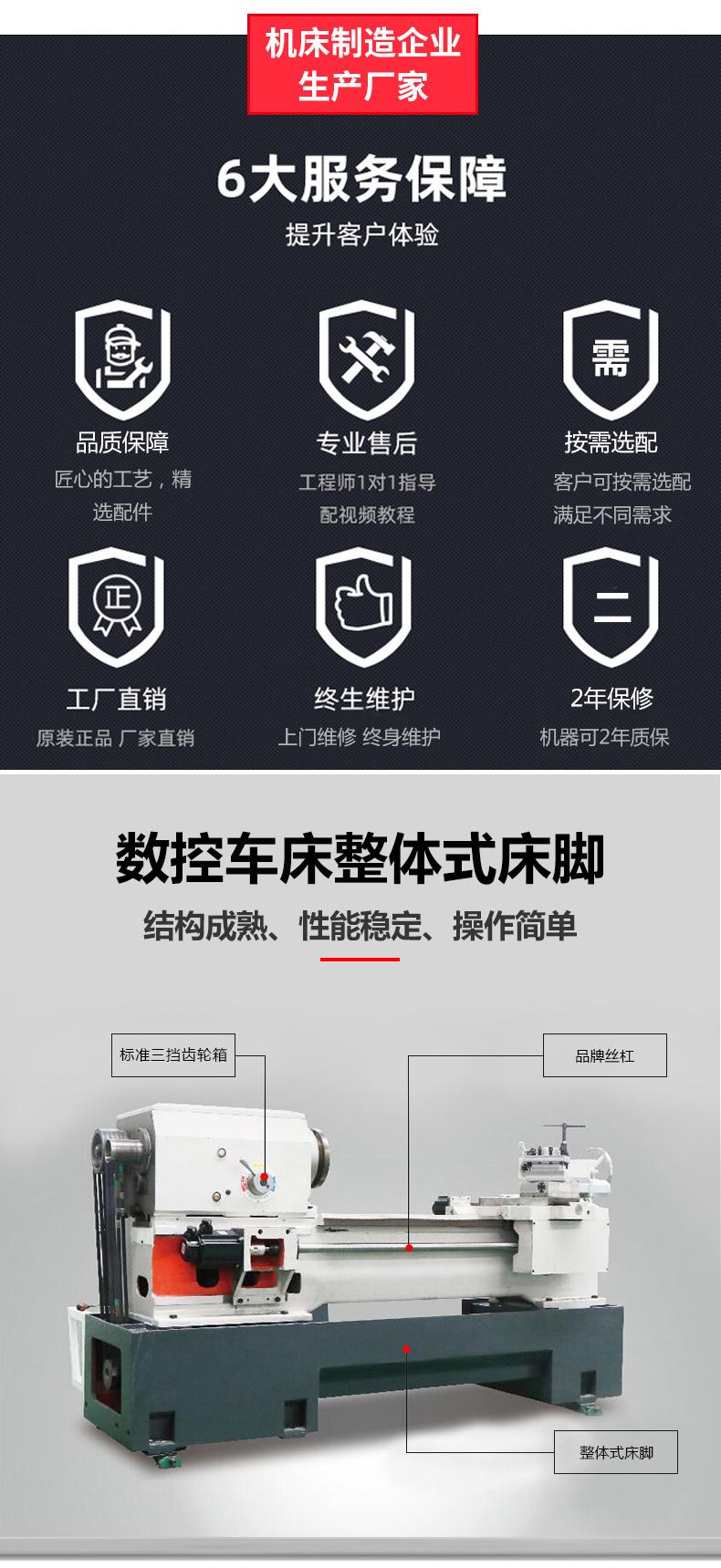

CK6150B 型数控车床特点：
CK6150B 型数控车床是一种高效率数控车床,结构合理,制造精良,配置先进,造型美观.机床 通过数控系统自动控制，可对加工范围内的各种内孔,外圆,圆锥面,圆弧面及螺纹进行加工,特 别适用于中小批量的轴类,盘类零件的粗精加工.具有自动化程度高,编程简单,精度高等优点.与 国内同类型机床相比,具有以下特点:床身采用树脂砂造型,导轨经过超音频淬火和精密磨削,刚 性好,精度高,主轴采用 P5 级精密滑动轴承支承,抗振好,回转精度高,主轴孔径大,孔径φ82mm,数控系统选用国产名牌 GSK980 系统,,进给采用大扭矩交流伺服驱动,Z 轴,X 轴采用电机与丝 杠直联,具有精度高等优点,机床防护采用双拉门防护,外观简洁大方,操作空间大,便于维修,整 体宜人性好.机床润滑采用间歇式自动润滑,用户可根据使用情况适时调整,充分保证了导轨面 的润滑,有效提高机床的精度保持性。
机床使用条件：
1）、电压：三相交流 380V±10% 50Hz±1Hz
2）、控制电源：交流 110V 直流 24V
3）、湿度：≤85%
4）、气温：5～45°С
一般规格：
|
电源规格及容量（标准配置）
|
三相 380V/50HZ
|
|
外形尺寸 mm
|
1 米机床：3000×1700×1800
|
1.5 米机床：3500×1700×1800
|
|
自重(整机)
|
1 米机床：2500kg
|
1.5 米机床：2900kg
|
|
机床外观（板筋）
|
1 米机床 ：全封闭
|
1.5 米机床：半封闭
|
1、CK6150B 数控车床参数：
|
一般参数
|
最大工件长度（两顶尖最大顶尖距）
|
1000/1500/2000/3000mm
|
|
床头箱中心高
|
250 mm
|
|
最大车削直径（端面）
|
Φ430 mm (四工位刀塔)
|
|
走刀系统
|
X 轴快速移动速度
|
4000 mm/min
|
|
Z 轴快速移动速度
|
8000 mm/min
|
|
纵向最小分辨率
|
0.01 mm
|
|
横向最小分辨率
|
0.005 mm
|
|

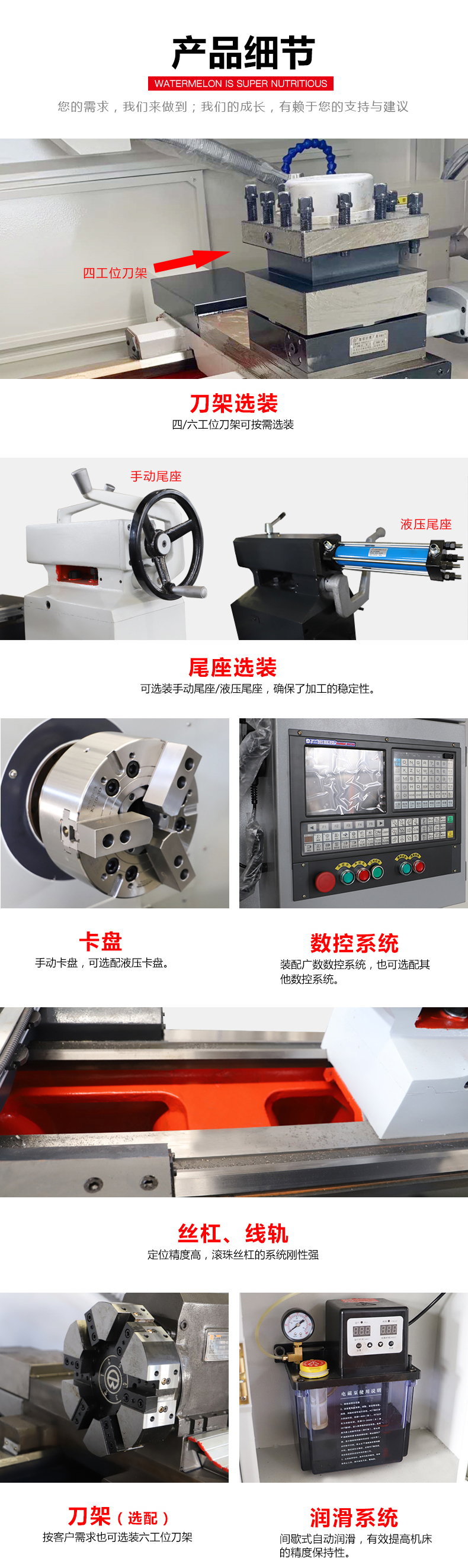

刀架系统
|
主轴中心至刀具安装平面的距离
|
25 mm
|
|
刀具的截面尺寸
|
25×25 mm
|
|
下滑板的最大横向行程
|
260 mm
|
|
刀具形式
|
4 工位电动刀架
|
|
床尾
|
床尾套筒孔锥度
|
莫氏锥度 5 号
|
|
动力部分
|
主电机功率
|
7.5 kW
|
|
冷却水泵
|
水泵型号
|
DB25
|
|
水泵功率
|
0.120 KW
|
|
水泵流量
|
25 L/min
|
|
加工精度
|
机床工作精度：圆度
|
0.005
|
|
精车外圆的精度：圆柱度
|
300 测量长度上为 0.03 Ra≤1.6μm
|
|
精车端面的平面度
|
300 直径上为：0.025
|
2、标准配套件一览表：
|
序号
|
项目
|
配置及规格
|
生产厂商
|
备注（可选配）
|
|
1
|
控制系统
|
GSK 980TC3
|
广州数控
|
|
|
2
|
外挂手轮
|
X/Z 手持单元
|
广州数控
|
|
|
3
|
主轴电机
|
7.5 kW 主轴电机
|
昆明电机
|
|
|
4
|
电器
|
高低压电器
|
施耐德/DLX
|
|
|
5
|
钣金
|
半封闭
|
（台商）
|
|
|
6
|
X/Z 轴
|
6/10 N.m 伺服电机
|
广州数控
|
|
|
7
|
主轴轴承
|
前端
|
NN3024K/234424BM
|
HRB
|
标准配置
|
|
后端
|
NN3020K/P5W33
|
HRB
|
|
8
|
X 轴轴承
|
7602020TN/DB
|
HRB、CSC
|
|
|
Z 轴轴承
|
7603035TN/DB,7206AC
|
HRB、CSC
|
|
|
9
|
刀塔
|
立式 4 工位电动刀塔
|
常州
|
标准牌置
|
|
10
|
滚珠丝杠
|
精密滚珠丝杠 2505/4010
|
国产品牌
|
|
|
11
|
卡盘
|
K21250/A28
|
国产
|
|
|
12
|
液压站
|
|
|
|
|
13
|
工作灯
|
24V 铝合金防水防爆灯
|
国产
|
|
3、随机技术文件清单
|
序 号
|
文件名称
|
数量
|
备 注
|
|
1
|
CKNC-6150(B)使用说明书
|
1
|
|
注：机床配套件配置可根据用户要求进行选配，配套件或为同等品质其它厂家生产。
